Dispositivo virtual: configuración

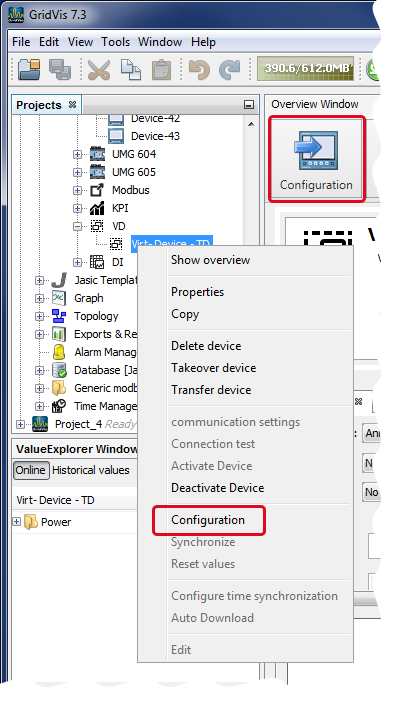

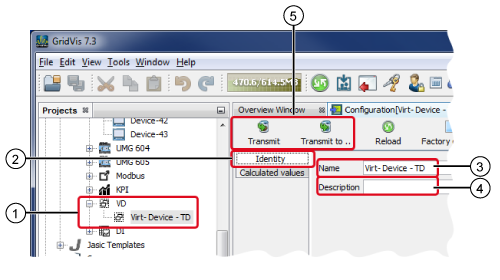

1

VD: dispositivo virtual en el directorio de dispositivos de la ventana Proyectos

• Haciendo doble clic se abre la ventana de vista general del dispositivo virtual.

2

Elemento de menú Identidad en la ventana de configuración

• Datos para identificar el dispositivo.

3

Campo de entrada Nombre

• Especifique un nombre para el dispositivo virtual.

4

Campo de entrada Descripción

• Especifique una descripción sobre su dispositivo virtual.

5

Botón Transferir y Transferir a

• Sus datos se transfieren a su dispositivo haciendo clic en los botones.

• El botón Transferir a abre la ventana de diálogo. En la ventana de diálogo puede elegir las partes de configuración que se transferirán a su dispositivo.

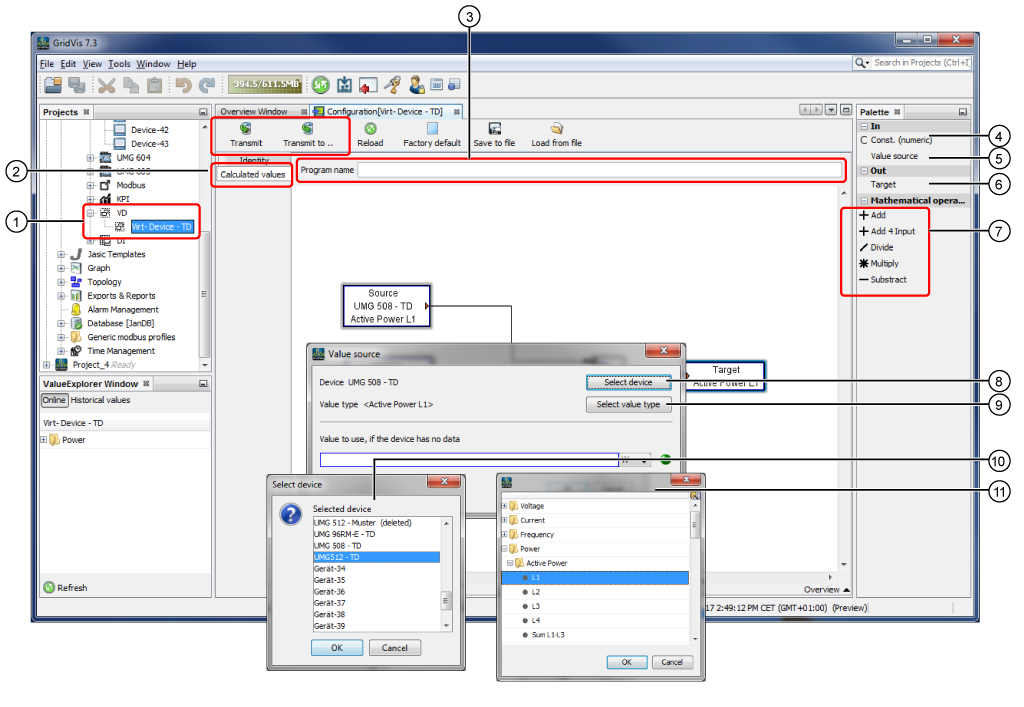

1

VD: dispositivo virtual en el directorio de dispositivos de la ventana Proyectos

• Haciendo doble clic se abre la ventana de vista general del dispositivo virtual.

2

Elemento de menú Valores calculados en la ventana de configuración

Interfaz de Jasic para la programación gráfica del dispositivo virtual. En la interfaz gráfica pueden realizarse las siguientes acciones con los bloques de creación Jasic:

• colocar (arrastrando y soltando desde la ventana Paleta).

• configurar (doble clic en el bloque de creación).

• enlazar (conectar la flecha dentro del bloque de creación arrastrando y soltando).

3

Campo de entrada Nombre del programa

• Especifique un nombre del programa para el programa Jasic.

4

Constante (numérica)

• La constante contiene valores numéricos.

• Puede mover el bloque de creación «arrastrando y soltando» desde la ventana Paleta hasta la interfaz gráfica Valores calculados.

• La ventana de configuración de la constante numérica se abre haciendo doble clic en el bloque de creación.

5

Fuente de valores

• Con el bloque de creación Fuente de valores puede definir el dispositivo y el tipo de valor para el cálculo.

• Puede mover el bloque de creación arrastrando y soltando desde la ventana Paleta hasta la interfaz gráfica Valores calculados.

• La ventana de configuración Fuente de valores se abre haciendo doble clic en el bloque de creación (véase la figura de arriba).

6

Destino

• El bloque de creación Destino contiene el resultado de su cálculo.

• Puede mover el bloque de creación «arrastrando y soltando» desde la ventana Paleta hasta la interfaz gráfica Valores calculados.

• La ventana de configuración Destino se abre haciendo doble clic en el bloque de creación.

7

Suma 2 tipos de valores.

Suma 4 tipos de valores.

Divide 2 tipos de valores.

Multiplica 2 tipos de valores.

Resta 2 tipos de valores.

8

Botón Seleccionar dispositivo en la ventana Fuente de valores

• Haciendo clic se abre la ventana Seleccionar dispositivo (pos. 10).

9

Botón Seleccionar tipo de valor en la ventana Fuente de valores

• Haciendo clic se abre la ventana Seleccionar tipo de valor (pos. 11).

10

Ventana Seleccionar dispositivo

• Lista de los dispositivos.

• Activar el dispositivo y hacer clic en el botón Aceptar.

11

Ventana Seleccionar tipo de valor

• Lista de los tipos de valores.

• Activar el tipo de valor y hacer clic en el botón Aceptar.
