Parameter LMC, LMC-LITE, EMC

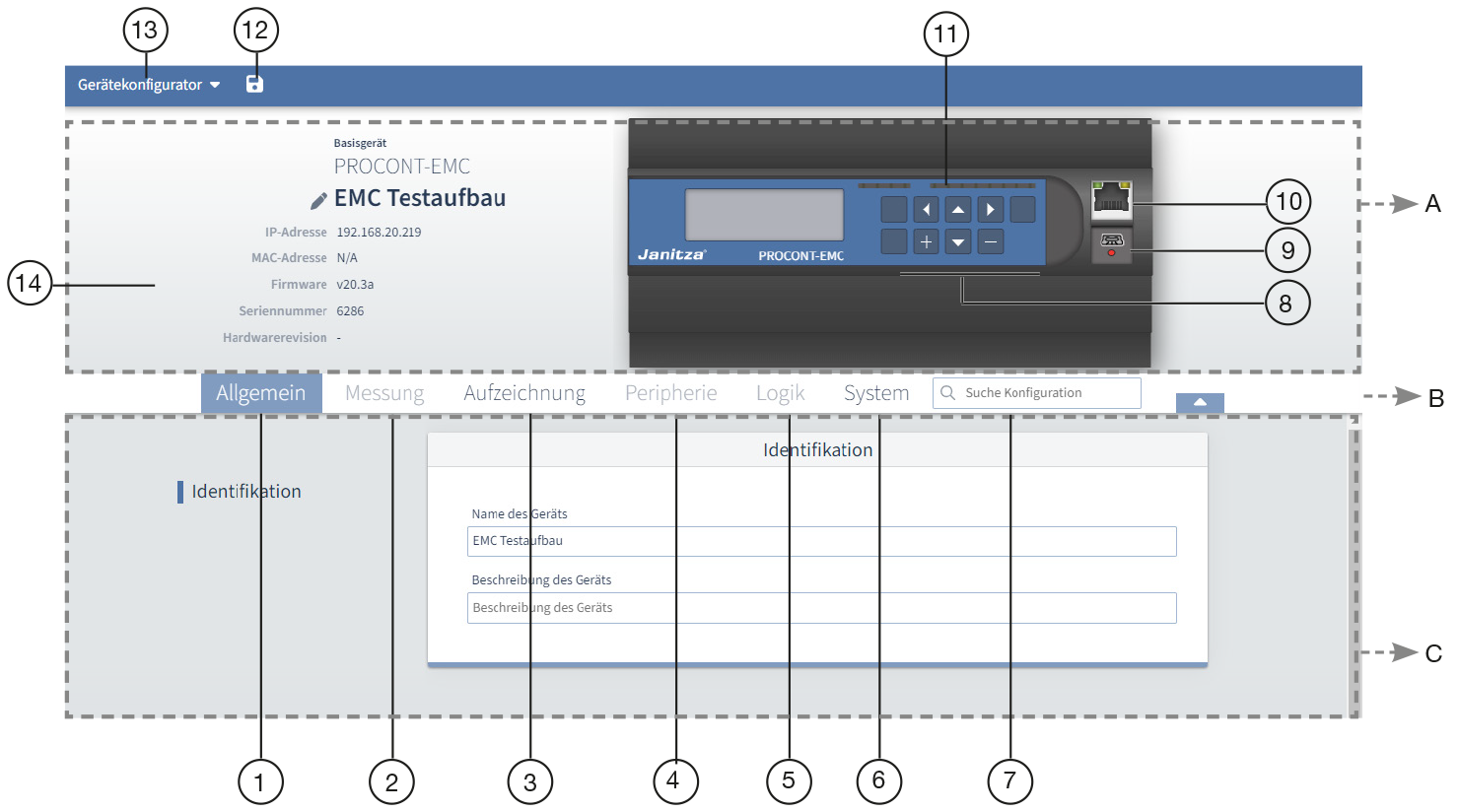

A - Info & Konfiguration

In diesem Abschnitt finden Sie Basisinformationen zum Gerät, sowie eine Übersicht des Gerätes und dessen Anschlüsse.

B - Menüleiste

Über die Registerkarten zu den entsprechenden Überkategorien und das Suchfeld navigieren Sie schnell zur gewünschten Konfigurationskarte.

C - Konfiguration

Im unteren Bereich sehen Sie alle verfügbaren Registerkarten.

1

Allgemein

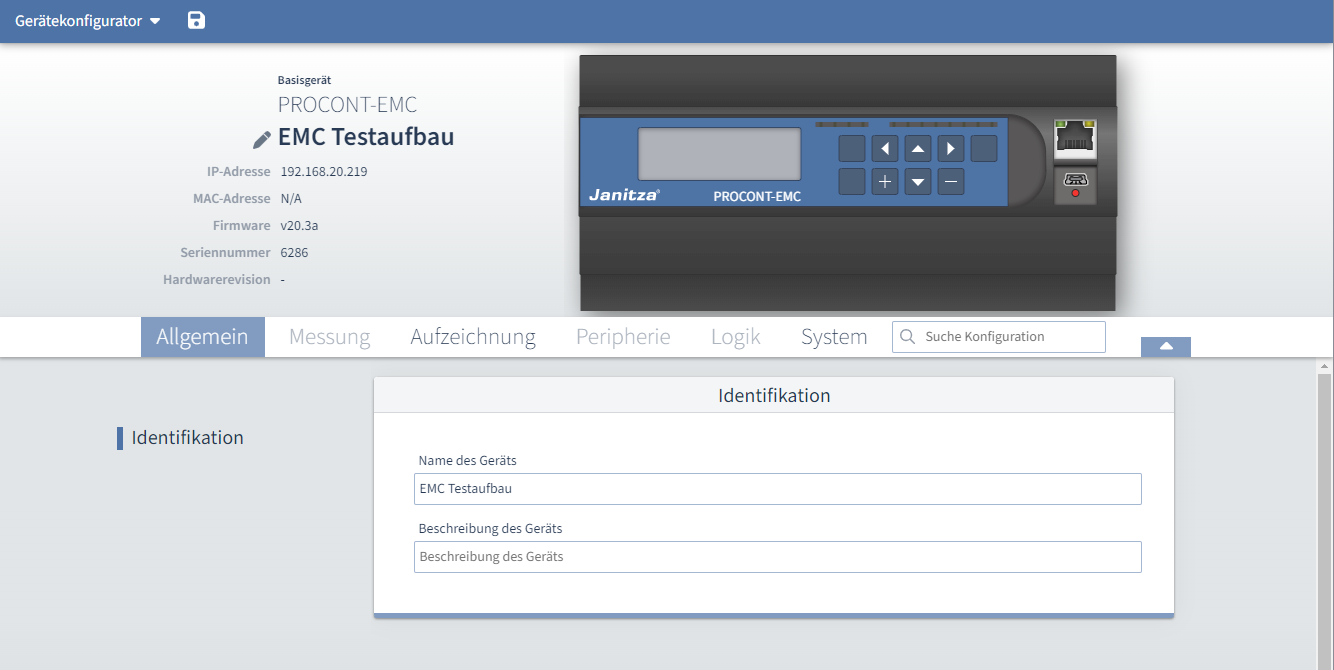

Identifikation

Name des Gerätes: Geben Sie den frei wählbaren Gerätenamen ein (max. 127 Zeichen)

Beschreibung des Gerätes: Geben Sie, wenn gewünscht, eine frei wählbare Beschreibung des Gerätes ein (max. 239 Zeichen).

Links neben dem Gerät werden folgende Parameter angezeigt:
- Gerätetyp
- Gerätename
- IP-Adresse
- MAC-Adresse
- Firmware
- Seriennummer Hardwarerevision

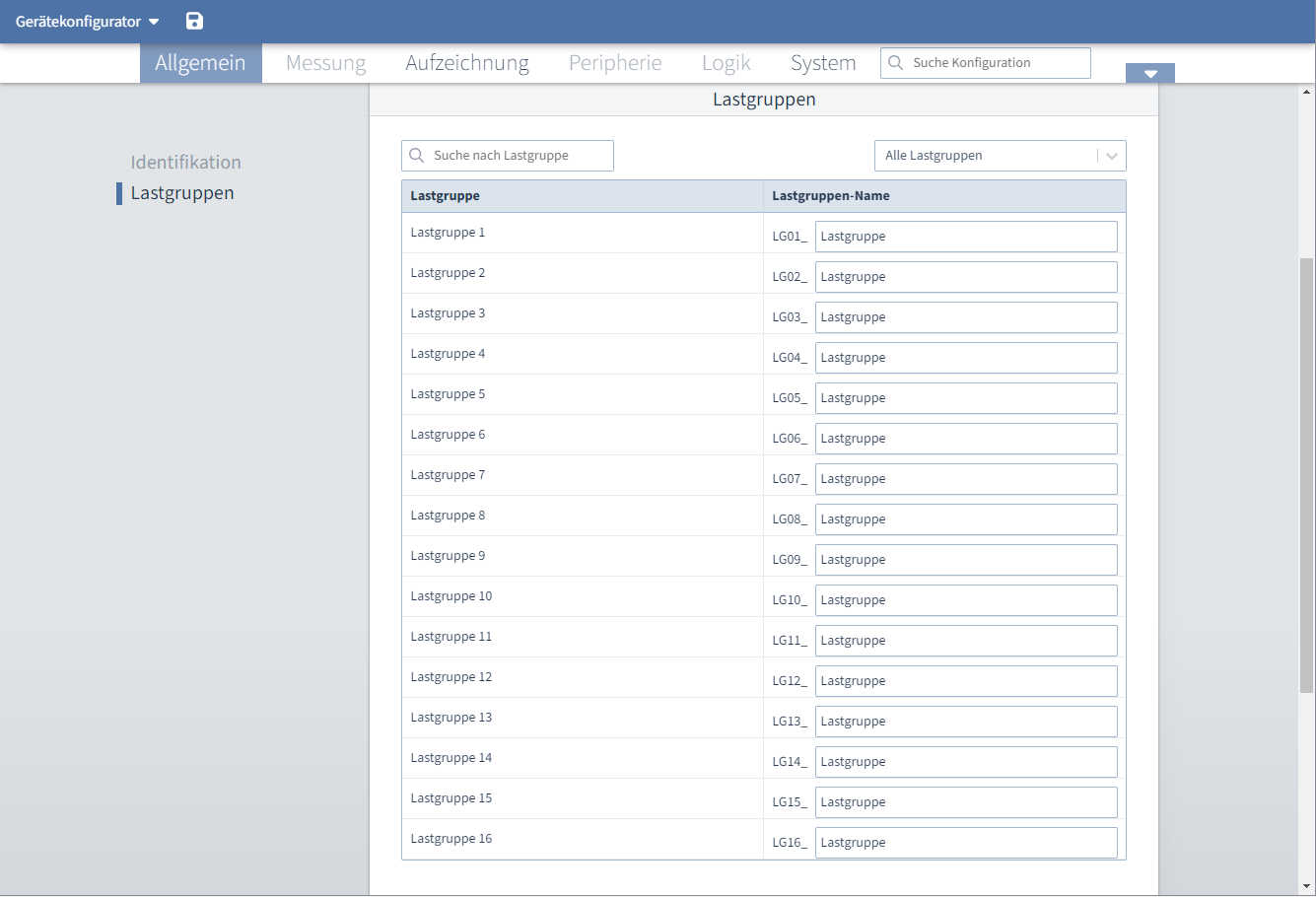

Lastgruppen
(diese Funktion ist nur bei den Geräten PROCONT-LMC und LMC-LITE möglich)

Konfiguration der Lastgruppen

• PROCONT LMC: 1-128

• PROCONT LMC-LITE: 1-16

• PROCONT EMC: -

Sie können Namen für die Lastgruppen vergeben. Sie können nach Lastgruppen suchen und auch nach fehlerhaften Lastgruppennamen.

2

Messung

Zum jetzigen Zeitpunkt nicht verfügbar

3

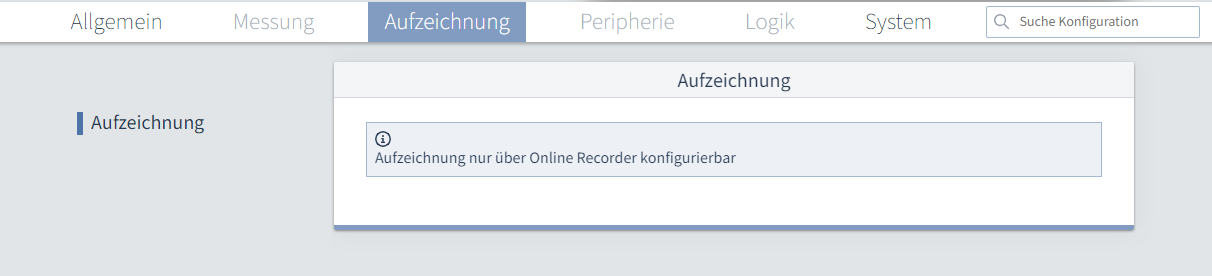

Aufzeichnung

Konfigurieren Sie die Aufzeichnung über den Online Recorder. Diese Funktion können Sie über die GridVis WebVersion unter Verwaltung → Online Recorder wählen.

4

Peripherie

Zum jetzigen Zeitpunkt nicht verfügbar

5

Logik

Zum jetzigen Zeitpunkt nicht verfügbar

6

System

Kommunikation

Wählen Sie die Kommunikationsschnittstelle des Geräts

Ethernet-Schnittstelle

Die IP-Adresse der Ethernet-Schnittstelle wird angezeigt.

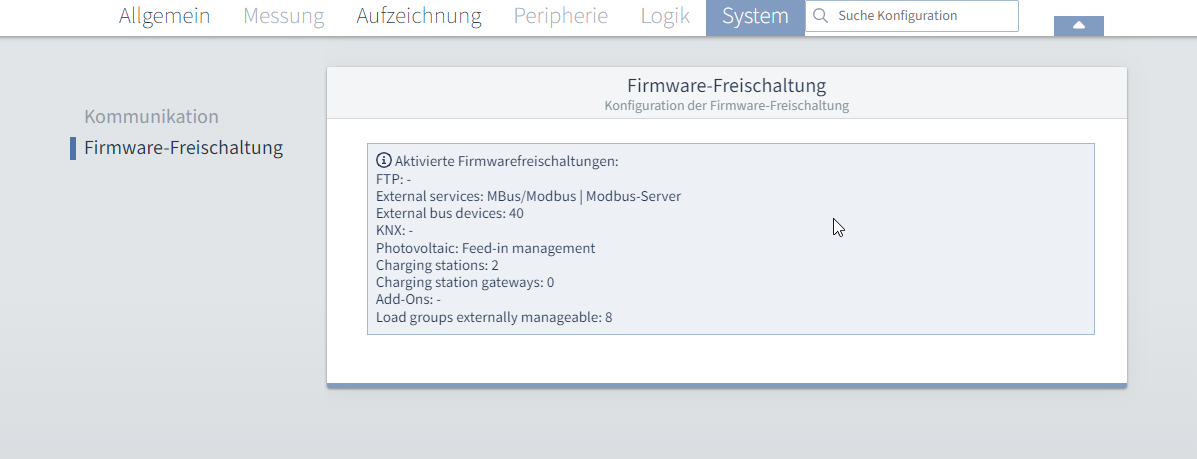

Firmware-Freischaltung

Information über die aktivierten Firmware-Freischaltungen:
- FTP
- Externe Anbindungen
- Anzahl der externen Busgeräte
- KNX
- Photovoltaik
- Anzahl der Ladestationen
- Anzahl der Ladestations-Gateways
- Add-Ons
- Anzahl der extern steuerbaren Lastgruppen

7

Suche Konfiguration

Geben Sie ein Stichwort ein und Sie gelangen direkt in das entsprechende Menü.

8

9 Tasten Feld

Bedienfeld

9

USB-Schnittstelle

Nur für Service Zwecke

10

Ethernet-Schnittstelle

Ethernet TCP/IP (100BaseT)

11

Status LED

Status LED (Ein-/Ausgänge)
LED an = I/O aktiv, LED aus = I/O inaktiv

12

Symbol Diskette

• Wählen Sie das Disketten-Symbol.
  INFO: Die Konfiguration wird lokal im GridVis Projekt gespeichert.

• Änderungen der Konfiguration können direkt am Gerät oder über die Software ProcontVIS erfolgen.

13

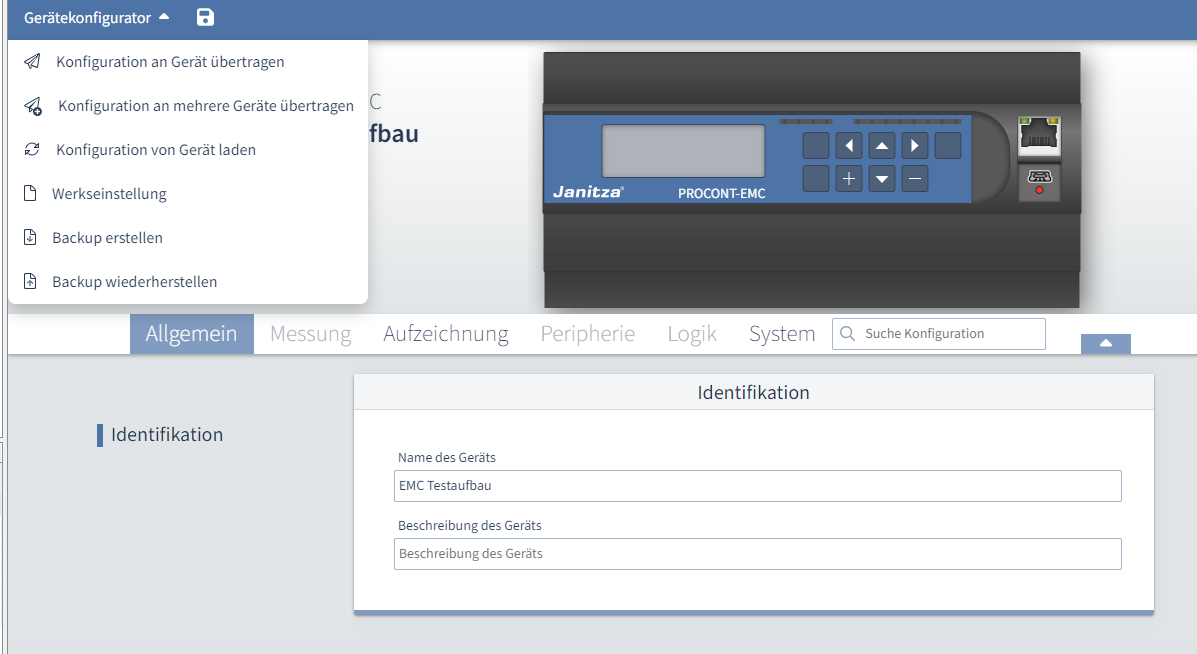

Gerätekonfigurator

Wählen Sie im Drop-Down Menü des Gerätekonfigurators

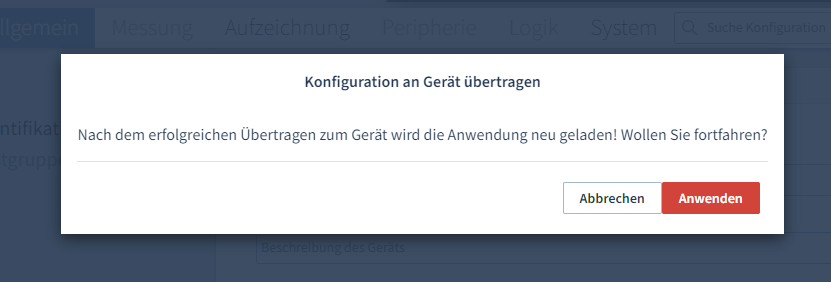

• Konfiguration an Gerät übertragen

• Konfiguration an mehrere Geräte übertragen

• Konfiguration von Gerät laden

• Werkseinstellung

• Backup erstellen (durch Angabe eines Dateinamens können Sie ein Backup der Gerätekonfiguration abspeichern)

• Backup wieder herstellen (durch Wahl einer Datei können Sie ein Backup der Gerätekonfiguration wieder herstellen)
