UMG 96-S2
Allgemein
Messung
Peripherie
System
Mit dem Gerätekonfigurator können Sie die Messgeräte komfortabel einstellen, sowie die Einstellungen sichern und übertragen.
Weiterführende Informationen zu den Funktionen des Messgeräts finden Sie im jeweiligen Benutzerhandbuch, das Sie auf unserer Website www.janitza.de herunterladen können.
|

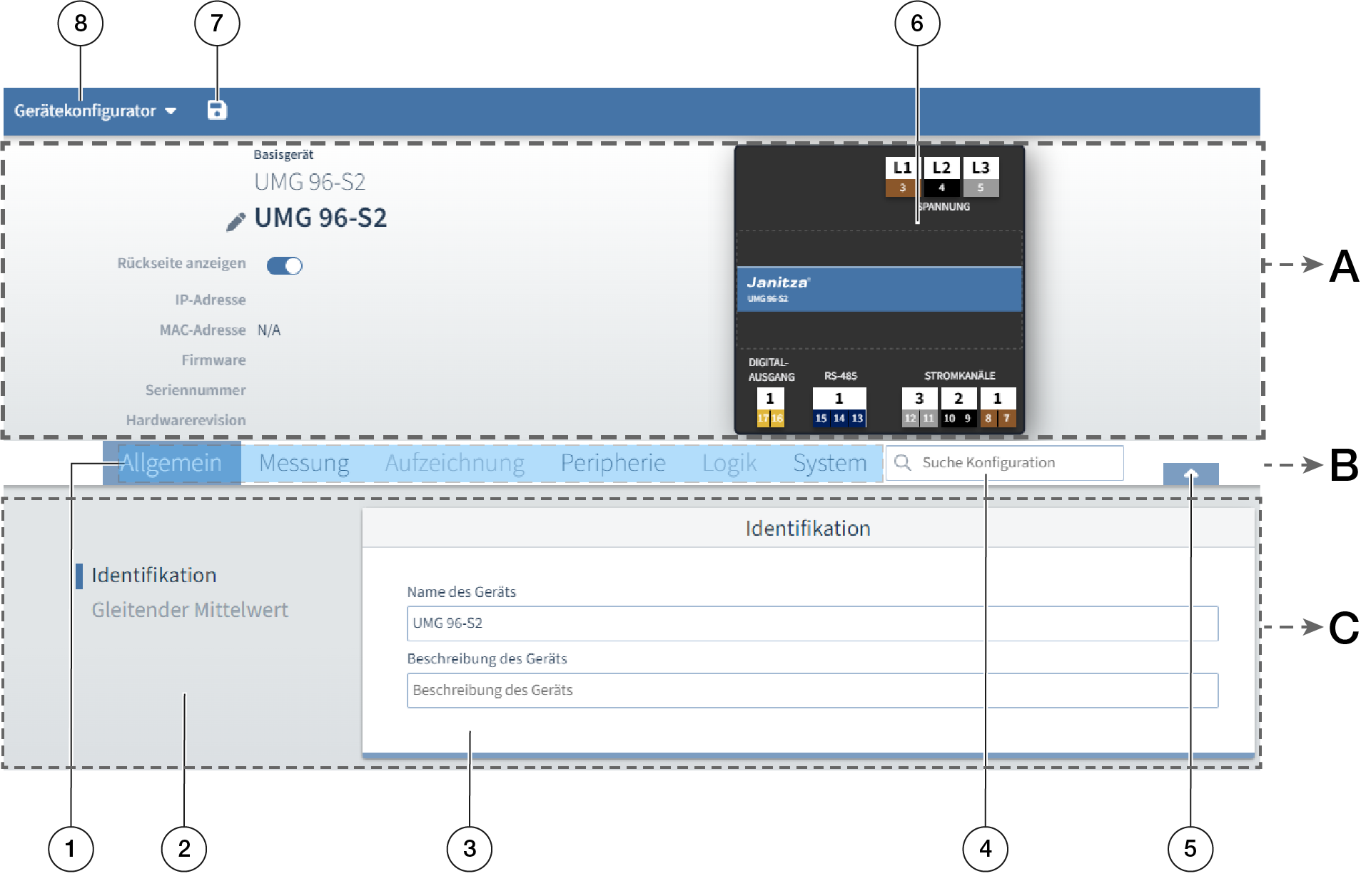

Pos. |
Legende |
Beschreibung |
|
A |
Info & Konfiguration |
In diesem Abschnitt finden Sie Basisinformationen zum Gerät, sowie eine graphische Abbildung des Gerätes. |
|
B |
Menüleiste |
Über die Registerkarten zu den entsprechenden Überkategorien und das Suchfeld navigieren Sie schnell zur gewünschten Konfigurationskarte. |
|
C |
Konfiguration |
Im unteren Bereich sehen Sie die eingestellten Parameter und können diese anpassen. |
|
|
||
|
1 |
Menüs |
|
|
2 |
Untermenüs |
|
|
3 |
Konfigurationskarte |
|
|
4 |
Suche |
Geben Sie ein Stichwort ein und Sie gelangen direkt in das entsprechende Konfigurationsmenü. |
|
5 |
Gerätebild aus-/einblenden |
|
|
6 |
Gerätebild |
Zur Konfiguration von Anschlüssen klicken Sie im Geräte-Bild auf den entsprechenden Anschluss. |
|
7 |
Konfiguration an Gerät übertragen |
|
|
8 |
Gerätekonfigurator |
Wählen Sie im Drop-Down Menü des Gerätekonfigurators
Beim Übertragen an mehrere Geräte können Sie die Parameter nicht anwählen, die nur einmalig im System vergeben werden dürfen. |
Messgerät konfigurieren (Kurzanleitung)
Dies ist ein Beispiel. Die Schritte können je nach gewünschter Konfiguration variieren.
Vergeben Sie einen Gerätenamen (Allgemein > Identifikation).
Stellen Sie die Stromwandlerverhältnisse ein (Messung > Stromwandler).
Stellen Sie, wenn vorhanden, das Spannungswandlerverhältnis ein (Messung > Spannungswandler).
Synchronisieren Sie die Gerätezeit (System > Zeit).
Passen Sie die Kommunikationseinstellungen (z. B. Ethernet, RS485) an die tatsächlich vorhandene Netzwerkumgebung an (System > Kommunikation).
