Kommunikation

Welche Schnittstellen kann ich mit dem Gerät verwenden?

Ethernet (Modbus/TCP) und RS485 (Modbus RTU)

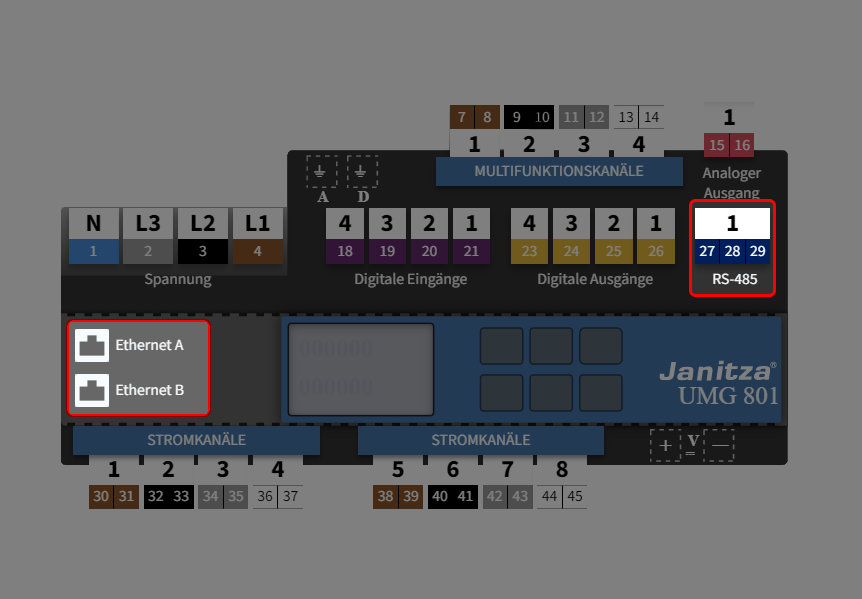

Klicken Sie in der Geräteübersicht auf die Anschlüsse Ethernet A/B oder RS-485.

Oder

Wählen Sie in der Registerkarte System die Konfigurationskarte Kommunikation.

Wie konfiguriere ich die Schnittstellen?

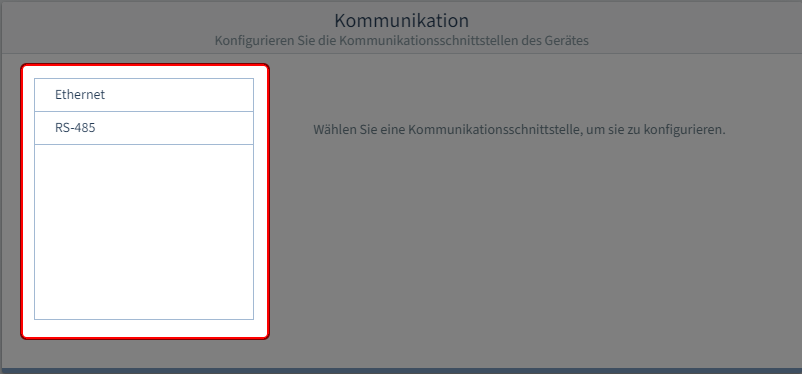

Schritt 1: Schnittstelle auswählen

Wählen Sie die Schnittstelle aus.

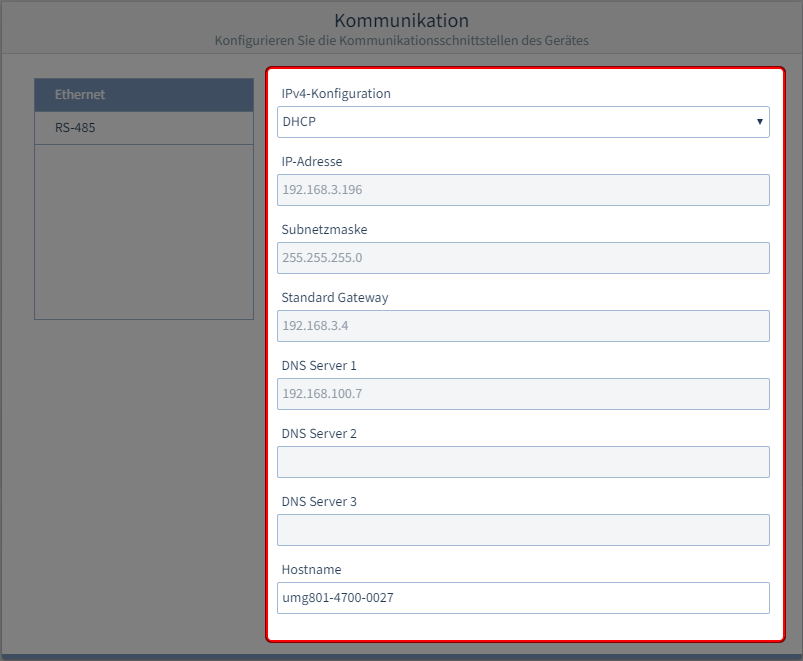

Schritt 2 (Option 1): Ethernet (Modbus/TCP)

• IPv4-Konfiguration
  Wählen Sie die Art der Adressvergabe der Ethernet-Verbindung (TCP/IP):

DHCP (Standardeinstellung)
Das Gerät erhält beim Start automatisch IP-Adresse, Netzmaske und Gateway vom DHCP-Server.

Bei dieser Auswahl ist nur noch der Hostname einstellbar.
Alle weiteren Parameter sind vorgegeben.

Statische IP-Adresse
Parametrieren Sie die Kommunikations-Schnittstelle nach eigenen Anforderungen. Verwenden Sie diesen Modus für einfache Netzwerke ohne DHCP-Server.

• IP-Adresse
  Einstellung nur erforderlich, wenn zur Adressvergabe Feste IP-Adresse gewählt wurde.



• Subnetzmaske
  Einstellung nur erforderlich, wenn zur Adressvergabe Feste IP-Adresse gewählt wurde.

• Standard Gateway
  Einstellung nur erforderlich, wenn zur Adressvergabe Feste IP-Adresse gewählt wurde.


• DNS Server
  Einstellung nur erforderlich, wenn zur Adressvergabe Feste IP-Adresse gewählt wurde.


• Hostname
  Vergeben Sie einen Hostname für das System.

Schritt 2: RS485 (Modbus RTU)

• Modbus Modus

Modbus-Server (Slave)
Das Gerät ist in einer Busstruktur als Server angelegt.

Modbus-Client (Gateway)
Das Gerät ist der Client eine Busstruktur.

• Geräte ID


  Wählen Sie eine Geräteadresse, mit der das Gerät in der Bus-Struktur angesprochen
  wird. Jede Geräteadresse existiert in einer Bus-Struktur einmal.

  Einstellbereich: 1.. 247 (gemäß Modbus-Standard)
  1 (Standardeinstellung)

• Baudrate


  Wählen Sie für alle Geräte in der Busstruktur eine einheitliche Baudrate.

  9600, 19200, 38400, 57600, 115200 Bd (Standardeinstellung)

• Stoppbit


  Wählen Sie für alle Geräte in der Busstruktur einen einheitlichen Datenrahmen.

Ein Stoppbit (Standardeinstellung)
Zwei Stoppbits

• Parität
  Wählen Sie für alle Geräte in der Busstruktur einen einheitlichen Datenrahmen.

keine
gerade
ungerade (Standardeinstellung)

• Modbus Timeout

Modus Modbus-Slave
Nicht einstellbar.

Modus Modbus-Gateway
1.. 450 ms
Bei Auswahl eines Timeouts außerhalb dieses Zeitbereichs, kommt es zu einer Fehlermeldung.
