Nominalwerte

---

Welche Nominalwerte kann ich einstellen?

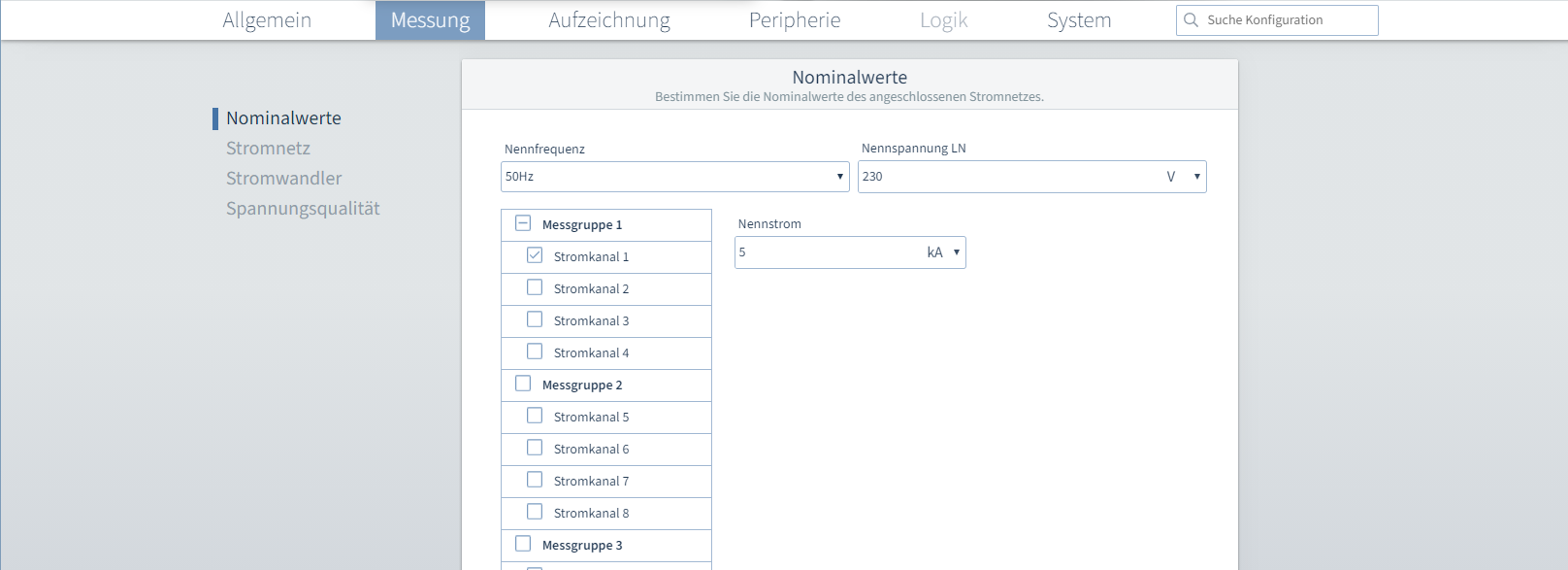

Registerkarte Nominalwerte aufrufen

Um die Konfiguration der Nominalwerte aufzurufen:

• Klicken Sie in der Menüleiste auf die Registerkarte Messen.

• Wählen Sie die Konfigurationskarte Nominalwerte.

In der folgenden Registerkarte können Sie Nennfrequenz, Nennspannung und Nennstrom für das angeschlossene Stromnetz eintragen. Nennspannung und Nennfrequenz werden hier global einmal eingestellt.

---

Wie lege ich die Nominalwerte fest?

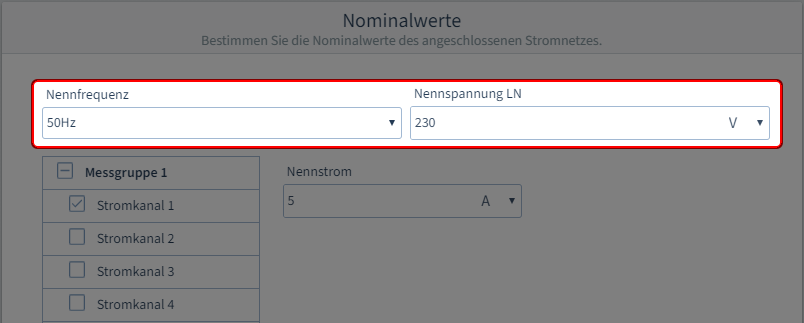

Schritt 1: Nennfrequenz und Nennspannung festlegen

Die Parameter gelten im Vierleiter-Stromnetz für die Werte zwischen LN, im Dreileiter-Stromnetz auf LL (einstellbar unter Stromnetz ).

• Wählen Sie die Nennfrequenz: 50 Hz, 60 Hz oder Automatisch.
  Mit der Auswahl Automatisch erkennt das Gerät selbstständig ob 50 oder 60 Hz an den Messeingängen anliegt.

• Geben Sie im Eingabefeld Nennspannung die Netzspannung ein und wählen Sie die passende Einheit.

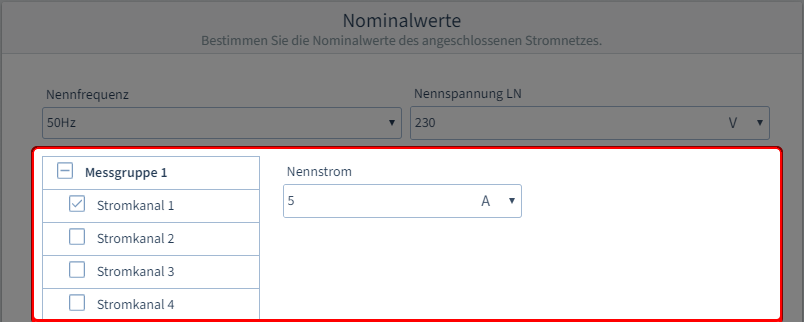

Schritt 2: Nennstrom festlegen

Wählen Sie zunächst eine Messgruppe oder einen einzelnen Kanal aus. Sie können direkt eine gesamte Messgruppe mit gleichen Parametern versehen oder bei Bedarf jeden Kanal einzeln parametrieren.

• Geben Sie im Eingabefeld den Nennstrom des Kanals oder der Messgruppe ein und wählen Sie die passende Einheit.
