Online-Recorder
Gültig für
|
GridVis-Editionen |
Software-Plattform |
|
|
|
Allgemeine Beschreibung
Der Online-Recorders ermöglicht das Auslesen und Aufzeichnen von aktuellen Messwerten. Für jedes Projekt kann die Aufzeichnung dieser Online-Messwerte individuell konfiguriert und in einer Datenbank gespeichert werden. Online-Messwerte sind jene Werte, die ein Messgerät kontinuierlich ermittelt und berechnet. Zudem dient der Online-Recorder der Analyse und Diagnose von Kommunikationsfehlern zwischen dem Messgerät und der GridVis. Sie finden den Online Recorder unter Verwaltung > Online Recorder.

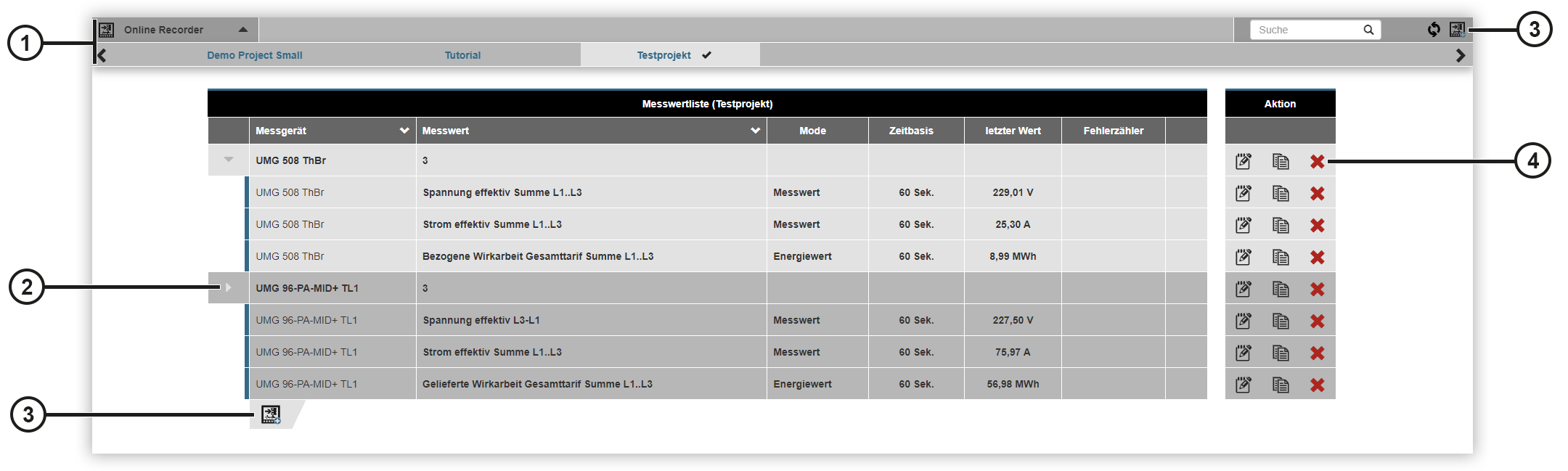

Funktionen
|
Position |
Beschreibung |
|
1 |
Zeigt die Projekte in der GridVis-Web an. Klicken Sie auf das Dreiecksymbol, um Ihre Projektliste ein- und auszublenden. Das |
|
2 |
Zeigt die hinzugefügten Messgeräte und die dazugehörigen gruppierten Messwerte. Klicken Sie auf das Dreiecksymbol, um die Messwerte des Gerätes ein- und auszublenden. Die Zeile färbt sich rot, wenn der Fehlerzähler über den eingestellten Fehler-Grenzwert (vgl. Konfiguration ). |
|
3 |
Klicken Sie auf das Klicken Sie auf das |
|
4 |
|
Symbol markiert das ausgewählte Projekt.
Symbol, um den Fehlerzähler auf 0 zu setzen.
Symbol, um neue Geräte hinzuzufügen. Es öffnet sich das Fenster
Öffnet das Fenster
Kopiert die markierte Messwertzeile mit allen Messwerten und öffnet das Fenster
Löscht Ihre Messwertzeile.Konfiguration

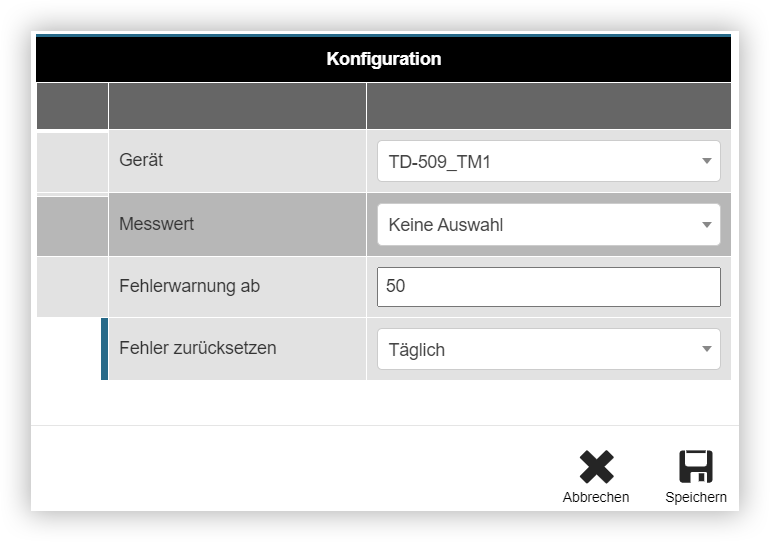

Konfiguration ohne Messwertauswahl
Bei einer Konfiguration ohne Messwerte konfigurieren Sie den Fehlerzähler für Ihr Gerät. Der Fehlerzähler dient der Analyse und Diagnose von Kommunikationsfehlern.
Wählen Sie das Messgerät aus.
Geben Sie an, ab wie vielen Fehlern die rote Fehlerwarnung angezeigt werden soll.
Wählen Sie aus, in welchem Rythmus der Fehlerzähler zurückgesetzt werden soll.

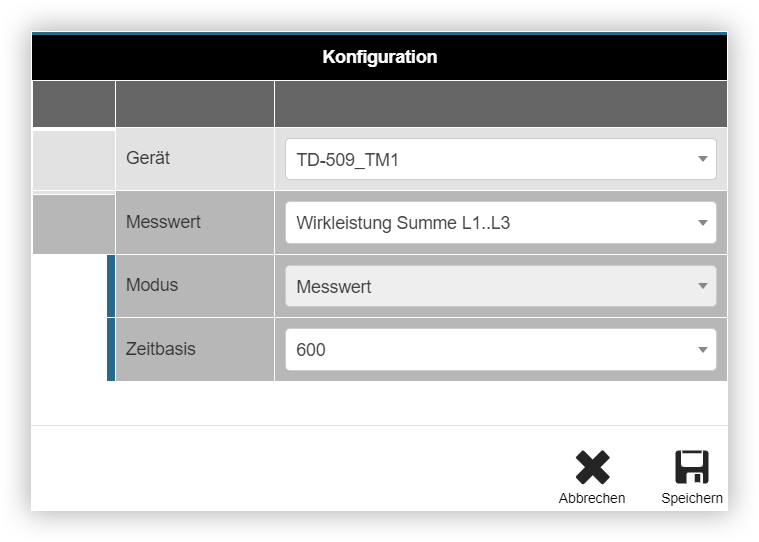

Konfiguration mit Messwertauswahl
Bei einer Konfiguration mit Messwerten werden aktuelle Messwerte ausgelesen und aufgezeichnet.
Wählen Sie das Messgerät aus.
Wählen Sie den Messwert aus. Der Berechnungsmodus wird anschließend von der GridVis automatisch ausgewählt.
Wählen Sie die Zeitbasis aus, in der das Gerät ausgelesen werden soll. Bei den auswählbaren Zeiten handelt es sich um Sekunden.
