KBR multicomp
Generisches Modbus-Profil des Fremdgeräts:
KBR multicomp 5D6-ESBSDS-1V1C6RO
Template-Name des Profils:
KBR multicomp
Funktionstest
|
Funktion |
unterstützt, getestet mit / Beschreibung |
|
Funktionscodes |
fc3, fc4 |
|
Gateways |
UMG 605, Firmware 4.005 |
|
Parameter-Einstellungen |
|
|

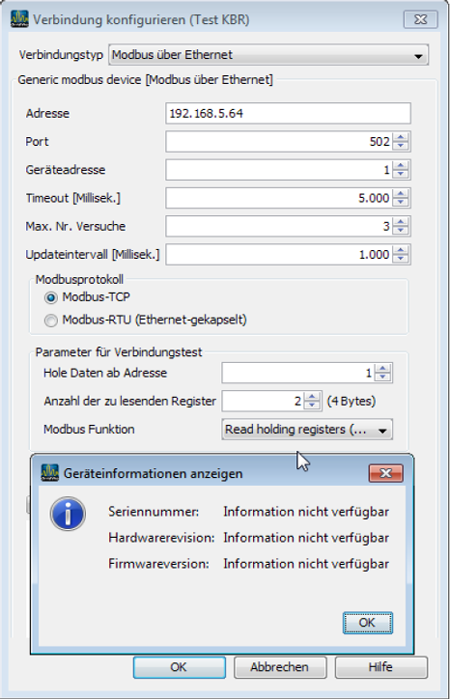

Verbindung mit der GridVis |
|
Beispiel: Software GridVis - Verbindung

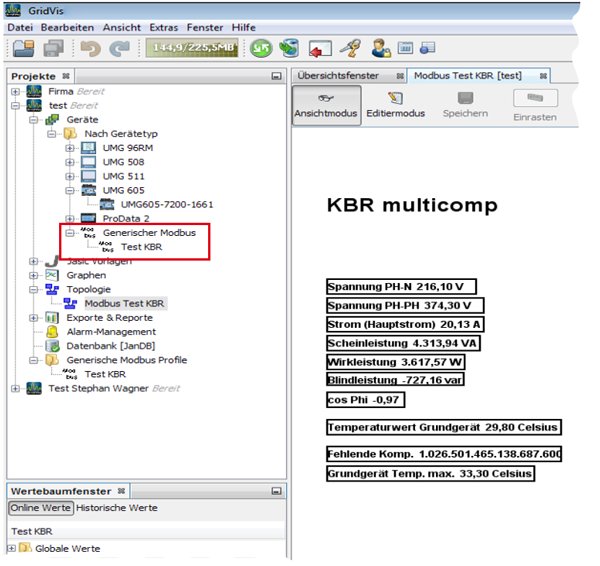

Modbus-Profil Aufbau KBR multicomp
|
Pos. |
Modbus-Adresse (dez.) |
Wert |
Format |
Skalierung |
|
1 |
1 |
Spannung PH-N |
Float 32Bit |
1 |
|
2 |
3 |
Spannung PH-PH |
Float 32Bit |
1 |
|
3 |
5 |
Strom (Hauptstrom) |
Float 32Bit |
1 |
|
4 |
9 |
Scheinleistung |
Float 32Bit |
1 |
|
5 |
11 |
Wirkleistung |
Float 32Bit |
1 |
|
6 |
13 |
Blindleistung |
Float 32Bit |
1 |
|
7 |
15 |
cos Phi |
Float 32Bit |
1 |
|
8 |
67 |
Temperaturwert Grundgerät |
Float 32Bit |
1 |
|
9 |
155 |
Fehlende Kompensationsleistung |
Float 32Bit |
1 |
|
10 |
161 |
Temperaturwert Grundgerät |
Float 32Bit |
1 |
